Холодильники концевые

АО «Борхиммаш» выпускает холодильники компрессорные кожухотрубчатые вертикальные разъемные серии ХК -50, ХК-100, ХКК.

ТУ 3612-032-00218880-2013

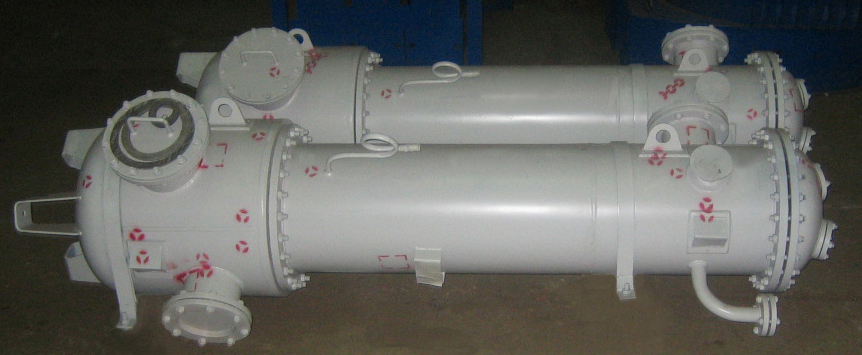

ХОЛОДИЛЬНИК КОНЦЕВОЙ ХКК1 (ХКК2), ХК-50 (ХК-100)

Теплообменные аппараты данного типа предназначены для охлаждения воздуха и других невзрывоопасных и не токсичных газов с одновременным выделением влаги, масла и других примесей.
ХОЛОДИЛЬНИК КОНЦЕВОЙ ХКК1 (ХКК2), ХК-50 (ХК-100)

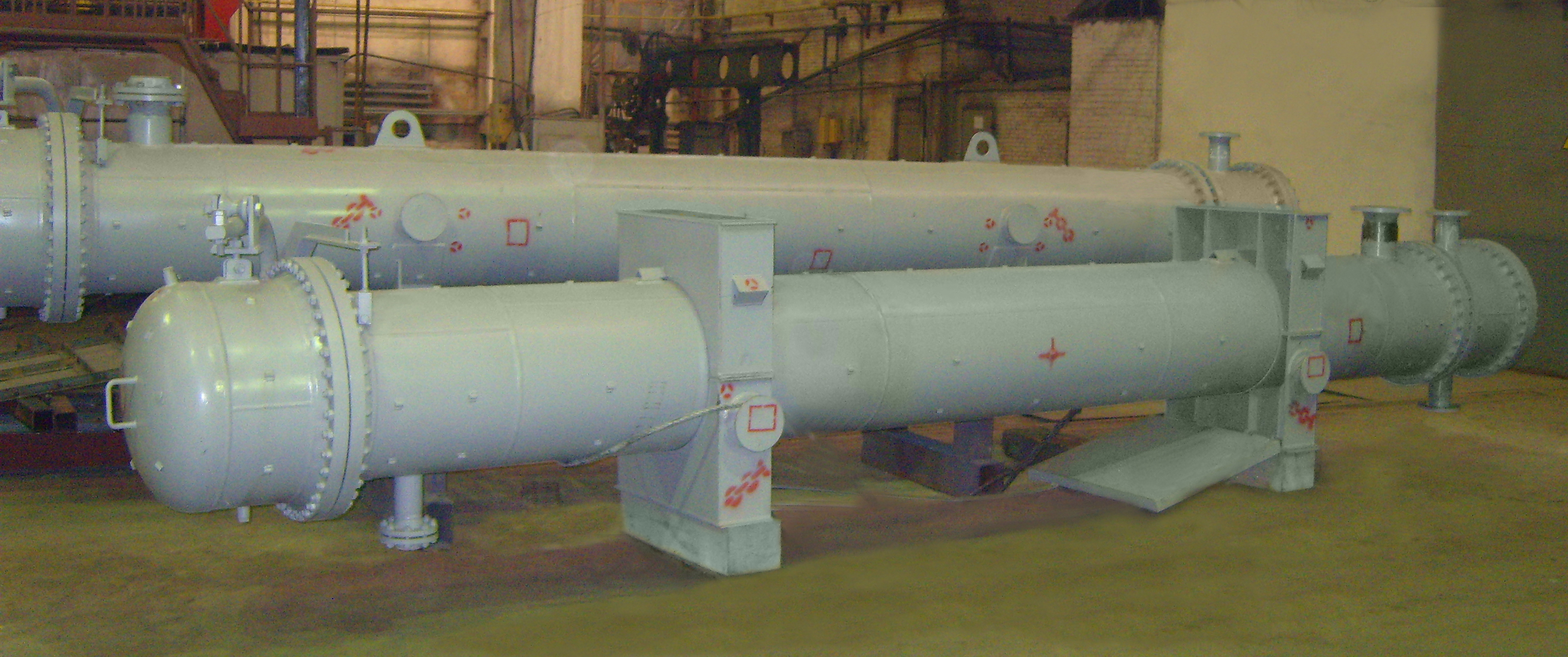

Холодильник концевой - компоновка Теплообменные аппараты данного типа предназначены для охлаждения воздуха и других невзрывоопасных нетоксичных газов с одновременным выделением влаги, масла, примесей

Основные параметры аппарата «холодильник концевой ХКК1 (ХКК2); ХК-50 (ХК-100)»

Наименование основных параметров и размеров Значения параметров для холодильников типа:

ХКК1

ХКК2

ХК-50

ХК-100

Давление рабочее избыточное МПа в корпусе в трубном пучке (трубчатке)

0,8

0,3

0,8

0,3

0,8

0,3

0,8

0,3

Температура воздуха (газа), 0С, не более: на входе на выходе

170

60

170

60

160

60

160

60

Температура воды расчетная 0С: на входе на выходе, не более

15

40

15

40

25

40

25

40

Поверхность теплообмена, м2

54,8

36,0

14,0

34,0

Диаметр аппарата, мм

600

600

500

600

Количество теплообменных труб, шт.

48

48

106

160

Емкость, л (м3) - трубное пространство - межтрубное пространство

25 (0,025)

390 (0,39)

20 (0,020)

260 (0,26)

142 (0,142)

515 (0,515)

201 (0,201)

1105 (1,105)

Масса, кг

880

735

1040

1560

Коэффициент оребрения труб

9

9

-

-
