ИСПАРИТЕЛИ С ПАРОВЫМ ПРОСТРАНСТВОМ

Аппараты предназначены для испарения газовых фракций из жидких сред в процессах нефтяной, химической, нефтехимической, газовой и других отраслях промышленности.

ТУ 3612-013-00220302-99
ТУ 3612-033-00218880-2014

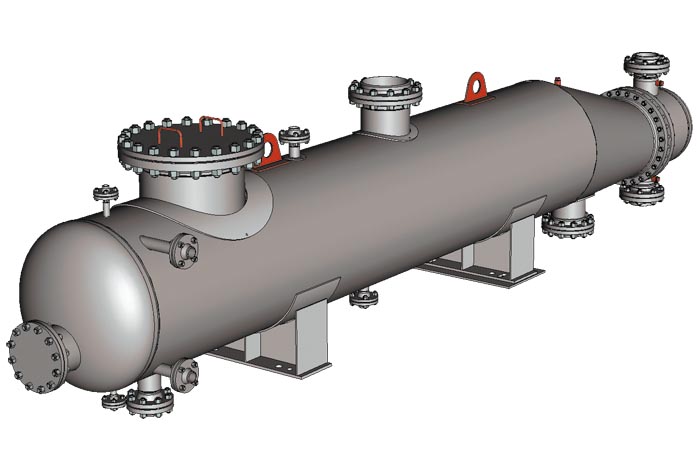

ИСПАРИТЕЛЬ С ПАРОВЫМ ПРОСТРАНСТВОМ

Могут быть использованы как выпарные аппараты.
Испарители предназначены для охлаждения воды, растворов и жидких технологических сред, протекающих по трубам аппаратов, аммиаком, пропаном, пропиленом и другими хладоагентами. Конденсаторы предназначены для сжижения холодильного агента в аммиачных и углеводородных (пропан, пропилен) холодильных установках общепромышленного назначения.

Аппараты поставляются в сборе, а также по требованию заказчика изготавливаются отдельными узлами, в т.ч. трубные пучки.

Основные параметры испарителей с паровым пространством

Наименование параметраЗначение
Внутренний диаметр кожуха, мм800-2000
Условное давление, МПа 1,6; 2,5
Температура теплообменивающихся сред, 0СОт минус 30 до плюс 450
Сортамент теплообменных труб, мм20; 25
Длина теплообменных труб, м6
Число ходов по трубам аппарата2
Схема расположения теплообменных труб в трубных решеткахПо вершинам квадратов, треугольников
Шаг расположения теплообменных труб, мм26; 32
Конструктивное исполнение подогревателей:
Из углеродистых сталей марокСт.3, 20, 09Г2С, 16ГС
Из нержавеющих сталей марок12Х18Н10Т; 10Х17Н13М2Т
Площадь поверхности теплообмена, м2От 38 до 585
Материальное исполнениеуглеродистая сталь, нержавеющая сталь
