Теплообменники кожухотрубчатые с плавающей головкой, с U-образными трубами

АО "Борхиммаш" изготавливает различные типы кожухотрубчатых теплообменных аппаратов с плавающей головкой и U-образными трубами.

ТУ 3612-023-00220302-01

ТУ 3612-033-00218880-2014

Диаметр внешнего кожуха теплообменников с плавголовкой, с U-образными трубами может быть 325, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм.

Аппараты данного типа применяют для теплообмена жидких и газообразных сред в технологических процессах газовой, нефтеперерабатывающей, нефтехимической, химической и других отраслях промышленности.

Теплообменные аппараты с плавголовкой, с U-образными трубами по назначению подразделяются – на теплообменники (ТП), холодильники (ХП), конденсаторы (КП), теплообменники с U-образными трубами (ТУ).

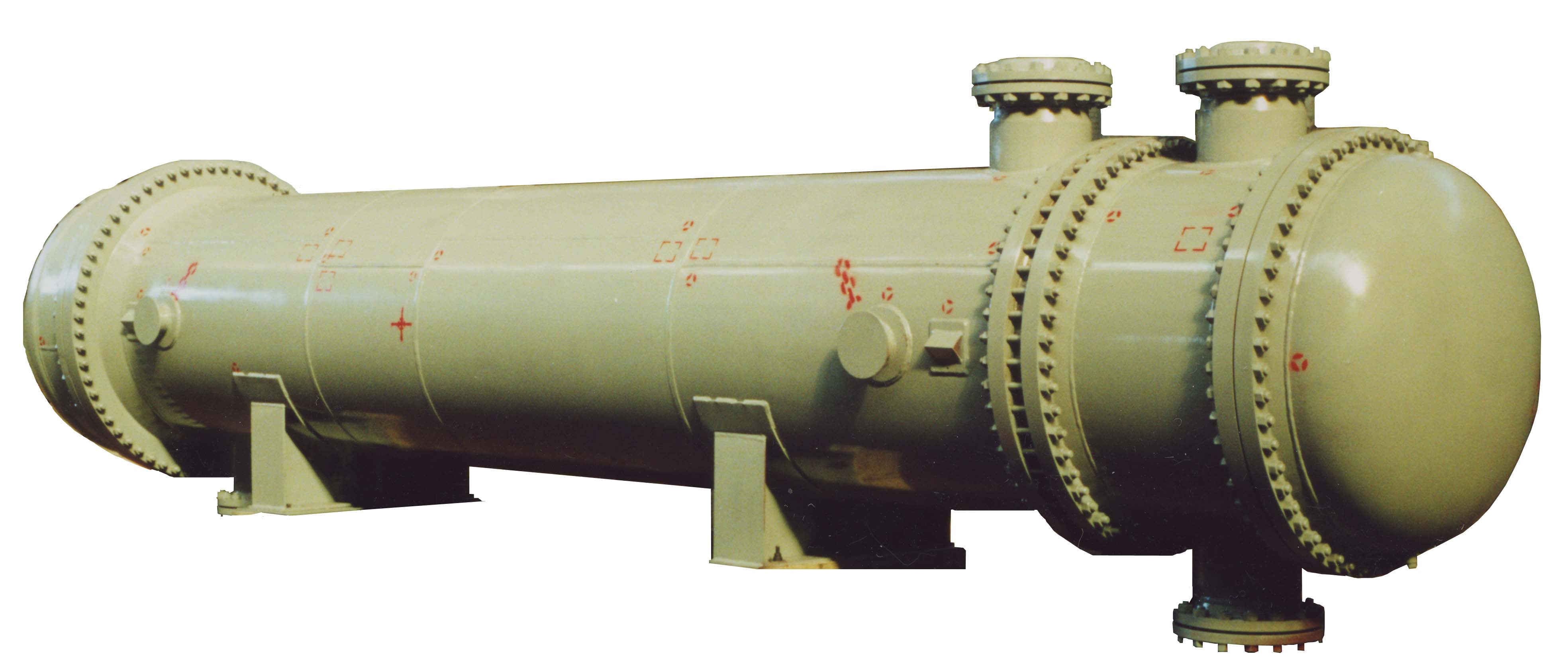

Теплообменник с плавголовкой ТПГ.

Особенности конструкции аппарата с плавающей головкой типа П в том, что вторая трубная решетка не закреплена на кожухе, и вместе с внутренней крышкой, отделяющей трубное пространство от межтрубного, образует, так называемую, плавающую головку. Такая конструкция исключает температурные напряжения в кожухе и в трубах.

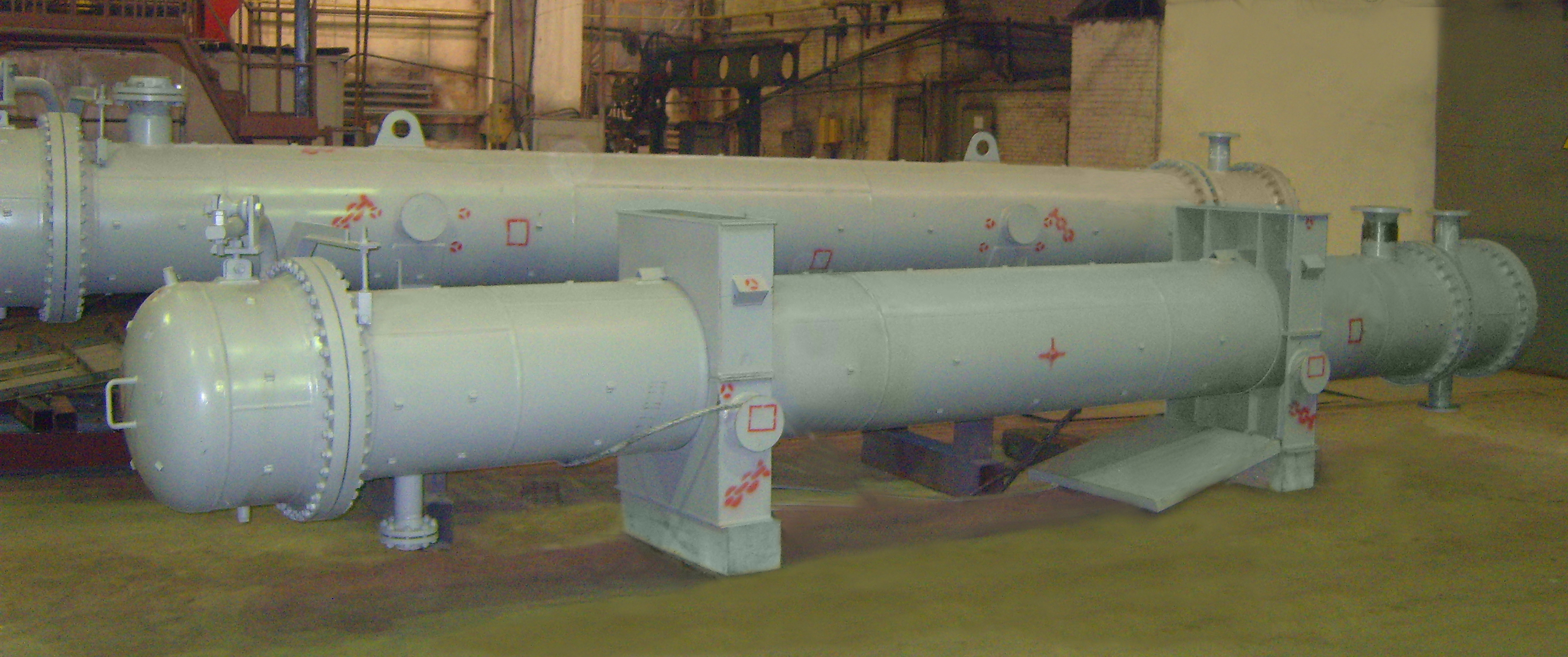

Компоновка ХПГ - блок 2-х элементный

Свободное удлинение труб и исключение возникновения температурных напряжений обеспечивает конструкция аппарата с U-образными трубами: каждая труба может расширяться независимо от кожуха и соседних труб. Аппараты могут быть только двухходовые по трубному пространству. Разность температур стенок труб по ходам в этих аппаратах не должна превышать 100 С⁰. В противном случае могут возникнуть опасные температурные напряжения в трубной решетке вследствие температурного скачка на линии стыка двух ее частей. Преимущество конструкции аппарата типа П и типа U; возможность периодического извлечения трубного пучка для очистки наружной и внутренней (только для аппаратов типа П) поверхности. Очистка внутренней поверхности аппаратов типа U практически не возможна, в трубное пространство таких аппаратов следует направлять среду, не оставляющую отложений, которые требуют механической очистки.

Аппараты изготавливаются для эксплуатации в районах с умеренным и тропическим климатом.

По требованию заказчика изготавливаются трубные пучки.

АО «Борхиммаш» имеет разрешения и сертификаты для изготовления аппаратов данного типа для поставок предприятиям России, а также для зарубежных поставок.

Основные параметры кожухотрубчатых теплообменных аппаратов с плавающей головкой, с U-образными трубами.
